（1）工艺说明

用含石灰石的浆液洗涤烟气，以中和（脱除）烟气中的二氧化硫。从除尘器出来的烟气经增压风机提升压头，进入预处理降温后进入吸收塔，在吸收塔里，原烟气中的二氧化硫与石灰石悬浮液接触并被吸收。新鲜的石灰石浆液不断加入到吸收塔底部的持液槽中，被洗涤后的烟气通过烟囱排放到大气中，反应产物从塔中排出经过脱水形成副产物石膏。

化学反应式：SO2+1/2O2+2H2O+CaCO3→CaSO4·2H2O+CO2；
　　　　　　　2HCl+CaCO3→CaCl2+H2O+ CO2；
　　　　　　　2HF+ CaCO3→CaF2 +H2O+ CO2

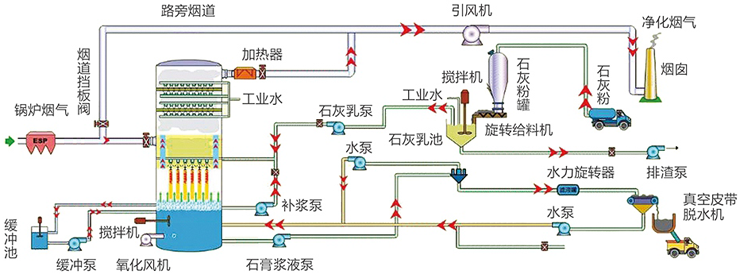

（2）工艺流程

（3）应用案例

75t/h锅炉 石灰石—石膏法脱硫装置；
烟气量160000Nm3，SO2排放浓度﹤100mg/m3

(4) 工艺特点

●工艺成熟、技术先进可靠，处理烟气量范围广；

●进入吸收塔内的烟气采用高效分布器，强化烟气与洗涤液的湍流程度，提高脱硫效率；

●喷淋装置采用本公司设计的分布均匀、不易堵塞喷淋结构；

●采用DCS控制系统，通过优化工艺，高效低耗，达标排放。
